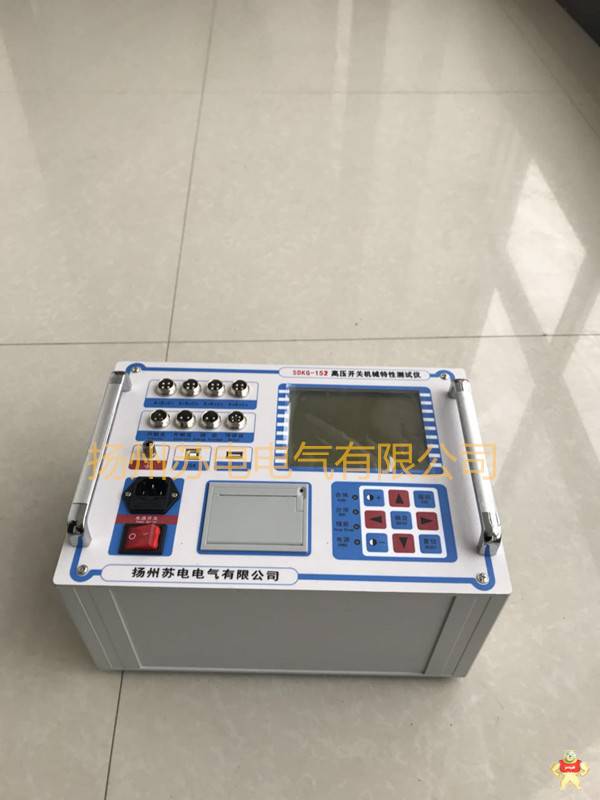

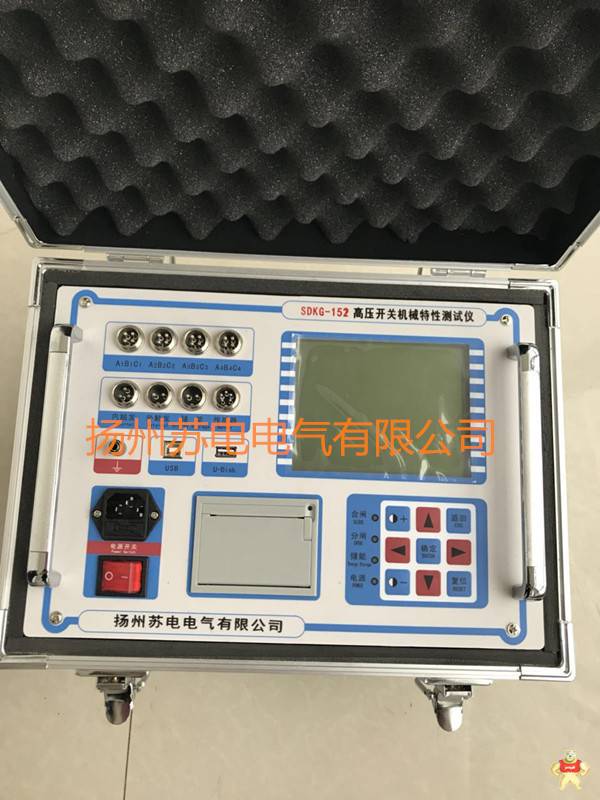

高压开关机械特性测试仪

产品类别:断路器开关检测类


  • 高压开关机械特性测试仪技术参数
    1. 使用环境

      输入电源  220V±10%  50Hz±10%         大气压力  86~106kpa

      温      10~40℃                   湿    度  ≦80%RH

    1. 安全性能

       绝缘电阻  2MΩ

      介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

    1. 基本参数

   间: 量程   25000.0ms          最小分辩率0.01ms

    误差   ① 250   ms档位       0.01ms±1个字

            ② 2500  ms档位        0.1ms±1个字

           ③ 25000 ms档位          1ms±1个字

   度: 量程  20.00m/s             分辩率0.01m/s

              误差  ① 0-2m/s以内       ±0.1m/s±1个字

                        2m/s以上        ±0.2m/s±1个字


量 程

分辩率

误 差

真空断路器

  50.0mm

 0.1mm


  0.1±1个字

SF6断路器

  300.0mm

 1mm

少油断路器

  600.0mm



   流: 量程 20.00A               分辩率0.01A

输出电源: DC0~300V数字可调/20A(瞬时工作),分辨率1V。

外形尺寸: 360mm(L)×280mm(W)×300mm(H)

重  量: 9kg


  • 高压开关机械特性测试仪性能特点
  1.
  2.    间:12个断口的固有分、合闸时间,同相同期、相间同期。
  3. 闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、

 二合时间、金短时间、无电流时间值。

  1.    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;

每断口的分闸反弹幅值。

  1.    度:刚分、刚合速度,速度,时间-行程特性曲线。
  2.    程:总行程,开距,超行程,过冲行程,反弹幅值。
  3.    流:分、合闸线圈的分、合闸电流值、电流波形图。
  4. 动作电压:机内提供DC0300V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。


  1.
  1. 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
  2. 抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,测量。
  3. 通用测速传感器(选配),直线行程速度传感器,旋转测速传感器,安装极为方便、简捷。
  4. 开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。
  5. 主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。
  6. 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。
  7. 中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。
  8. 仪器配有数据分析管理软件,可与PC机联机操作,试验结果可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。


  • 术语定义
  1. (合)闸时间:分(合)闸线圈上电作为计时起点,到动、静触头刚分(合)时间。
  2. 同相同期:同相之中,分(合)闸时间大与小之差。
  3. 相间同期:三相之中,分(合)闸时间大与小之差。
  4. 平均速分(合)闸过程中,动触头总行程的前、后各去掉10%,

              取中间80%,动触头运动的行程与时间之比。

  1. 度:分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单位,直至动触头运动停止,得到若干个速度单元值,其中大的单元速度值即为分(合)闸大速度。
  2. 分(合)速度:根据被测开关的制造厂不同,开关型号不同,各制造厂定义 了不同的刚分、刚合速度,本测试仪将各种不同的定义部分列入其中,供用户自己选择。

  ○ABB-HPL550B2:

ABB公司的550KVSF6开关;

  ○合前分后10ms:

部分油开关和部分SF6开关;

  ○合分前后各5ms:

部分油开关;

  ○LW6型:

LW6型SF6开关;

  ○LW8-35型:

LW8-35型SF6开关;

  ○10%到断口:

西安开关厂生产的部分SF6开关;

  ○同平均速度:

沈阳开关厂生产的部分SF6开关;

  ○LW33-126

LW33-126型SF6开关;

  ○合前分后10mm:

部分35KV真空开关;

  ○合前分后6mm:

部分10KV真空开关。

断路器特性测试仪 高压开关机械特性测试仪 断路器动特性分析仪 高压开关机械特性测试仪,高压开关综合测试仪,高压开关综合测试仪,断路器动特性测试仪,高压开关特性测试仪


如以上几种定义均不被采用,用户可根据本测试仪所测量的时间行程特性曲线(行程有方向性),在曲线上自行定义刚分、刚合速度的速度取样段,仪器自动计算出用户定义的刚分、刚合速度(取样段内的行程与时间比)
